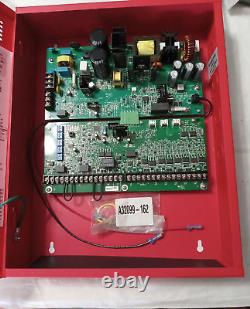

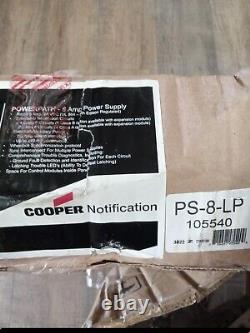

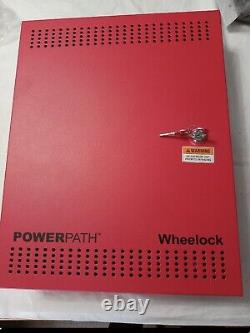

Alimentation électrique Wheelock POWERPATH POWER SUPPLY (PS-8-LP) EXTENDEUR D'ALIMENTATION 8 AMPÈRES NAC


La Wheelock POWERPATH (PS-8-LP) d'Eaton est une alimentation électrique à distance supervisée et un chargeur de batterie dans une armoire basse qui est utilisée pour la supervision et la capacité d'alimentation étendue des circuits d'appareils de notification d'alarme incendie (NAC). Le PS-8-LP est filtré et régulé et fournit 8 ampères de puissance répartis sur 4 sorties. Les alimentations électriques peuvent être connectées à tout panneau de commande d'alarme incendie 12V ou 24V (FWR ou DC) en utilisant un NAC ou un contact sec. Les principales applications comprennent l'extension des NAC (pour répondre aux exigences de l'ADA) et l'alimentation auxiliaire pour prendre en charge les accessoires du système. Cette unité fournit un courant continu filtré et régulé de 24V, jusqu'à quatre (4) circuits d'appareils de notification de classe "B", deux (2) circuits de classe "A" ou deux (2) circuits de classe "B" et un (1) circuit de classe "A". Avec le module PS-EXP optionnel enfichable, l'unité prend en charge huit (8) circuits d'appareils de notification de classe "B" ou quatre (4) circuits de classe "A". De plus, une sortie d'alimentation auxiliaire de 2,5 ampères (déconnectée en cas de perte d'alimentation CA ou en cas de condition d'alarme) ou jusqu'à 0,240 A de puissance constante sur le PS-8-LP.

Les alimentations Wheelock peuvent accueillir des batteries de 7 AH à l'intérieur de leur boîtier verrouillable. En utilisant une armoire de batterie externe, elle peut charger des batteries jusqu'à 33 AH (sous réserve de tests UL).

Deux circuits NAC du panneau de commande de l'alarme incendie ou deux circuits d'activation de contact "sec" peuvent être connectés aux entrées. Chaque sortie est évaluée à 3,0 ampères (classe "B") ou (classe "A") et peut être programmée pour générer un son de corne continu ou temporel en code 3 et une sortie de stroboscope en cas d'alarme.

La charge totale pour les circuits NAC PS-8-LP ne doit pas dépasser la puissance nominale des alimentations. 8 ampères de puissance NAC (jusqu'à 3 ampères/circuit NAC).

4 NAC de classe B ou 2 de classe A (pas d'équipement supplémentaire). Extension optionnelle à 8 de classe B ou 4 de classe A (même boîtier). 2 entrées de classe B ou 2 de classe A. Mode de suivi d'entrée à sortie et possibilité de silence audible.

Programmation par interrupteur DIP et option de verrouillage des LED. 2 relais - panne de courant alternatif et dérangement commun (N/O, N/F). Retard programmable du relais de perte de courant alternatif (30 sec ou 170 min). Synchronisation du panneau PowerPath avec le panneau PowerPath.

Alimentation auxiliaire de 2,5 ampères avec possibilité de réinitialisation.
